Menghubungkan jaringan 2 Router dengan cisco packet tracer

Friday, 21 of February 2014.

Meskipun sudah banyak orang yang memposting tentang masalah ini, tapi saya kali ini ingin mempostingkannya semata-mata karena untuk mengingatkan kembali saat saya nanti lupa, karena ini adalah materi dalam ujian saya. Memahami bahasa sendiri lebih mudah dari pada bahasa orang lain, dan tempat penyimpanan file yang paling tepat adalah di blog pribadi ini, selain untuk kebutuhan pribadi, dapat berbagi ilmu dengan para pembaca yang membutuhkannya. Karena ilmu itu ada yaa,, untuk berbagi :)

Saya akan menjelaskan tentang tata cara menyatukan dua jaringan lewat router. Karena tak ada alatnya yang asli saya memakai program aplikasi Cisco packet router yang merupakan program simulator yang dapat membantu orang seperti saya ini. Langsung saja tak usah diperpanjang lagi,, silahkan dipahami . Hehehehe :p

1.Langkah yang pertama bukalah aplikasi cisco packet tracer anda yang ada pada komputer anda.

2. Kemudian siapkan device-device yang dibutuhkan. Yaitu 2 buah router, 4 buah PC, dan 2 buah switch.Lalu hubungkanlah dengan menggunakan kabel yang sesuai.

3.Untuk menghubungkan kedua buah router kita menggunakan kabel serial.Karena pada router belum ada port serial maka kita terlebih dahulu harus menambahinya dengan menggunakan modul.dengan cara klik pada router,pada phaisycal pilih modul WIC-2T.lalu drag port ketempatnya.(Dengan catatan sebelumnya telah menonaktifkan routernya,lalu on kan kembali jika sudah selesai.

Atau dengan menggunakan router jenis PT di dalam cisco packet tracer 5.3.3

Lalu, hubungkan router tersebut dengan kabel serial.

4. Kemudian setelah itu, klik pada router 1 pilih menu CLI. Dan lakukan konfigurasi seperti berikut ini. Dengan alamat ip addressnya fastEthernet adalah 192.168.1.1, sedangkan untuk ip address serialnya adalah 192.168.2.1

Router>

Router> enable

Router# conf t

Router(config)# int fa0/0

Router(config-if)# ip address 192.168.1.1 255.255.255.0

Router(config-if)# no shut

Router(config)# exit

Router(config)# int s0/3/0

Router(config-if)#ip address 192.168.2.1 255.255.255.0

Router(config-if)# no shut

Router(config-if)# exit

Router(config)# exit

5. setelah itu kembali ke gambar topologi yang tadi anda buat, kemudian klik pada Router2, pilih menu CLI, kemudian berilah nomor ip 192.168.3.1 untu fastethernetnya dan 192.168.2.2 untuk serialnya.

Router>

Router> enable

Router# conf t

Router(config)# int fa0/0

Router(config-if)# ip address 192.168.3.1 255.255.255.0

Router(config-if)# no shut

Router(config)# exit

Router(config)# int s0/3/0

Router(config-if)#ip address 192.168.2.2 255.255.255.0

Router(config-if)# no shut

Router(config-if)# exit

Router(config)# exit

6. Setelah itu konfigurasi ip addres pada komputer client, sesuai dengan network dan alamat router yang berada dalam satu jaringan.

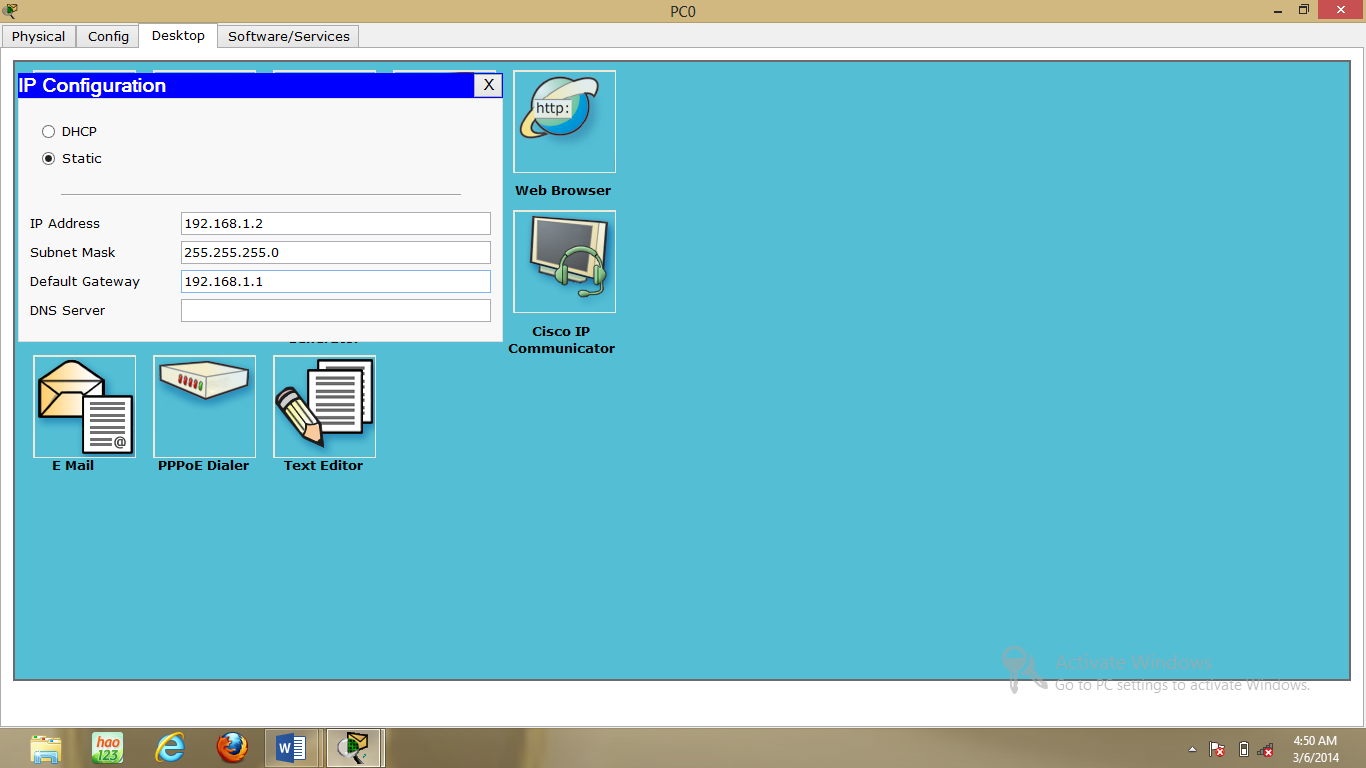

Caranya : klik salah satu dari pc client yang akan anda atur ipnya. ---> lalu pilih menu dekstop---> pilih menu ip configuration.(cek list pada pilihan static agar kita dapat mengisikan ipnya sendiri)

>ip address : 192.168.1.3

>subnetmask : 255.255.255.0

>Default Gateway : 192.168.1.1

7. Isi semua configurasi nomor Ip.

8. Sekarang konfigurasi pada ip router agar pc client dari router satu bisa terhubung ke pc clien router 2. Dengan cara lakukanlah konfigurasi CLI pada menu router di bawah ini :

Router> en

Router# conf t

Router(config)# ip route 192.168.3.0 255.255.255.0 192.168.2.2

Router(config)# exit

Dan juga pada router yang kedua :

Router> en

Router# conf t

Router(config)# ip route 192.168.1.0 255.255.255.0 192.168.2.1

Router(config)# exit

9. Setelah selesai kemudian cobalah untuk mengirim pesan dari pc1 ke pc4 (dari pc client router1 ke pc client router2)

Selesai deh,,, Semoga berhasil juga ya,, :) Tetep Semangat untuk Mencoba!!!!
